更新时间: 2012-12-30

目前为止，我们已经可以用简单数据来绘制柱状图，这类数据集是一维的。

但是，当你有两个数据集，如果想发掘两者之间的关系，你需要第二个维度。散点图(scatterplot)是在两个坐标轴(x和y)上可视化两个数据集的常用工具。

数据

在数据类型中已经讲过，你可以灵活地组织数据。对于散点图，我们需要的数据结构是数组的数组。主数组中每个元素表示一个数据点，而每个数据点又由另外一个包含两个值的数组来表示：x和y值。

var dataset = [
                [5, 20], [480, 90], [250, 50], [100, 33], [330, 95],
                [410, 12], [475, 44], [25, 67], [85, 21], [220, 88]
              ];

记住，[]表示数组，而嵌套的括号[[]]表示数组中包含另一个数组。我们用逗号分隔数组元素，所以包含三个数组的数组形如: [[],[],[]]。

为增强可读性，我们的数据集可以写成

var dataset = [
                  [ 5,     20 ],
                  [ 480,   90 ],
                  [ 250,   50 ],
                  [ 100,   33 ],
                  [ 330,   95 ],
                  [ 410,   12 ],
                  [ 475,   44 ],
                  [ 25,    67 ],
                  [ 85,    21 ],
                  [ 220,   88 ]
              ];

这样写之后，每一行对应于一个数据点，共有10行。在第1行中，[5,20]表示x值为5，y值为20。

散点图

我们可以借用柱状图中的大部分代码，比如创建SVG元素的代码。

//Create SVG element
var svg = d3.select("body")
            .append("svg")
            .attr("width", w)
            .attr("height", h);

但我们不再需要rect，而是用圆circle来表示每个数据点。

svg.selectAll("circle")
   .data(dataset)
   .enter()
   .append("circle")

类似于rect的x,y,width,height属性，我们也需要设置circle的cx,cy,r属性，分别表示圆心x坐标，圆心y坐标和半径。

.attr("cx", function(d) {
        return d[0];
   })
   .attr("cy", function(d) {
        return d[1];
   })
   .attr("r", 5);

这里是散点图结果。

注意，在设置cx和cy时我们访问了数据值。当使用function(d)时，D3自动将当前数据值传递给函数的参数d。在本例中，当前的数据值为大数组dataset中的元素，这些元素本身则是小数组。

当d是一个数组时(即不是形如3.14159之类的单个值)，你需要用中括号来访问它的值。因此，不再是return d，而应该是return d[0]或return d[1]，分别表示返回数组中的第1个值和第2个值。

比如，对于我们的第1个数据点[5,10]，它的第1个值(数组位置为0)是5，而第2个值(数组位置为1)是20。即

d[0] returns 5
d[1] returns 20

当然，如果你想访问数据集最外面的大数组中的值(比如D3之外的代码)，你也可以使用中括号记号。比如

dataset[5] returns [410, 12]

你也可以将多个中括号连接起来，来访问嵌套数组的值。

dataset[5][1] returns 12

不相信我？再看一看之前的散点图结果，在JavaScript终端中输入dataset[5]或dataset[5][1]，看看结果是什么。

大小

如果你想让每个圆的大小不同，比如让半径对应于数据点的y值，我们可以定制函数来设置r的值。

.attr("r", function(d) {
    return Math.sqrt(h - d[1]);
});

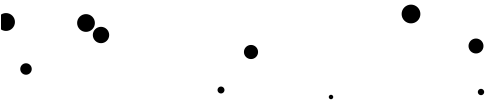

结果既不漂亮也没什么用，但是这演示了如何结合d和中括号，来访问数据值，并设置r的值。

标签

现在，让我们用text元素来为数据点指定标签。这里，我采用了之前柱状图中的标签代码。

svg.selectAll("text")
   .data(dataset)
   .enter()
   .append("text")

这一句代码表示在SVG中寻找所有的text元素(尚不存在)，然后为每个数据点添加一个新的text元素。接下来，我们就可以用text()方法来指定每个元素的内容了。

  .text(function(d) {
        return d[0] + "," + d[1];
   })

这句代码看起来很混乱，不要急，我会进行详细地解释。同样，我们使用了函数function(d)来访问数据点。然后，在函数中，我们同时用到了d[0]和d[1]来访问此数据点中的两个值。

加法+符号作用于两个字符串时，相当于将两个字符串拼起来(只要其中一个是字符串，另外一个会转化为字符串)。所以上面这句代码相当于说：获取值d[0]和d[1]，然后，用逗号将两者连接起来。函数的返回结果当然也是字符串，比如"5,20"，或"25,67"。

接下来，我们需要确定在哪个地方(即x和y属性)来摆放这些文本。现在，我们只是简单地使用d[0]和d[1]来指定圆的位置。

 .attr("x", function(d) {
        return d[0];
   })
 .attr("y", function(d) {
        return d[1];
   })

最后，添加一点字体样式

.attr("font-family", "sans-serif")
.attr("font-size", "11px")
.attr("fill", "red");

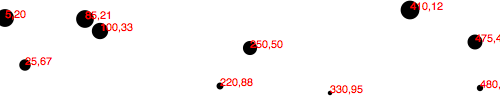

这里是测试页面。

下一步

我希望，到现在，你已经清楚了D3的一些核心概念: 加载数据，生成新元素，使用数据值设置元素的属性。

但是，上面的图像难以称得上是一个合格的数据可视化。散点图并不易读，且代码没有充分利用数据的灵活性。老实说，我们画的东西都比不上Excel的图表工具。

但不要急，D3比起Excel图表炫得多(Clippy就更不要提了)，只不过，生成一个漂亮地交互式的图形需要更高层次的D3技巧。为了灵活使用数据，我们将会学习D3的缩放(scale)功能。为了让散点图更易读，我们还会学习如何生成坐标轴和坐标标签。然后，我们还会学习如何实时更新数据，从而实现交互式可视化。
